L’evoluzione della tecnologia ha trasformato profondamente il modo in cui vengono progettate e prodotte le schede elettroniche, comunemente note come PCB (Printed Circuit Boards).
Un aspetto cruciale di questa trasformazione è rappresentato dall’automazione del processo produttivo.
L’assemblaggio delle PCB, una fase fondamentale nella produzione di dispositivi elettronici, è diventato sempre più automatizzato grazie all’introduzione di macchinari sofisticati, sistemi di visione artificiale e software di controllo avanzati.
In che cosa consiste l'assemblaggio di una scheda elettronica
L’assemblaggio delle schede elettroniche è il processo attraverso cui i componenti elettronici (come resistori, condensatori, microcontrollori, ecc.) vengono montati su una PCB.
Questo processo può essere suddiviso in diverse fasi:
- Stesura della pasta saldante: mediante stencil e serigrafia automatizzata, viene applicata una pasta saldante sui pad di rame della PCB.

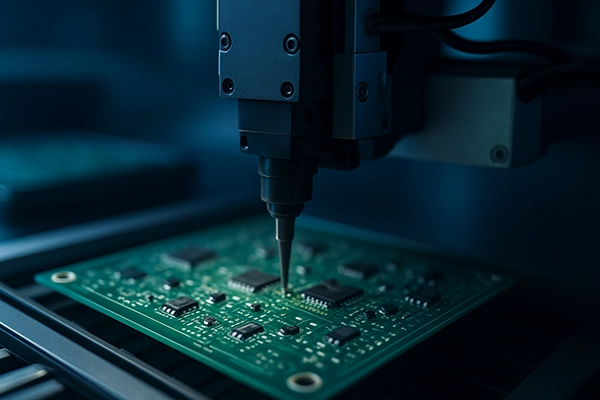

- Posizionamento dei componenti (Pick & Place): macchine automatiche posizionano i componenti SMD (Surface Mount Device) nei punti esatti sulla scheda.
- Saldatura: generalmente avviene tramite rifusione (reflow) per i componenti SMD, mentre i componenti THT (Through-Hole Technology) vengono saldati a onda o manualmente.
- Ispezione e test: attraverso sistemi AOI (Automated Optical Inspection), test in-circuit e funzionali, si verifica la corretta realizzazione del circuito.
Perché investire nell’automazione del processo di assemblaggio delle schede elettroniche
I vantaggi dell’automazione nell’assemblaggio delle PCB sono molteplici:
- Precisione: le macchine Pick & Place possono posizionare migliaia di componenti all’ora con un’accuratezza micrometrica, riducendo drasticamente il margine di errore umano.
- Velocità: l’automazione consente di aumentare la produttività, specialmente nelle produzioni su larga scala, dove l’efficienza è fondamentale per contenere i costi.
- Qualità costante: riducendo la variabilità del processo, l’automazione garantisce un livello qualitativo omogeneo tra le unità prodotte.
- Tracciabilità: grazie all’integrazione con software MES (Manufacturing Execution System), è possibile monitorare ogni fase del processo, registrando dati utili per la diagnostica e il miglioramento continuo.
- Sicurezza: minimizzando l’intervento manuale, si riducono anche i rischi legati alla movimentazione di componenti sensibili o pericolosi.
Quali sono le tecnologie sulle quali investire
Tra le tecnologie moderne che favoriscono l’automazione del processo di assemblaggio PCB ci sono:
- Macchine Pick & Place: dotate di visione artificiale, queste macchine identificano e posizionano componenti con estrema velocità. I modelli più recenti possono lavorare con componenti miniaturizzati come quelli in formato 0201.
- Forni a rifusione intelligenti: monitorano costantemente il profilo termico per garantire una saldatura uniforme e senza difetti.
- Sistemi AOI e AXI (Automated X-ray Inspection): permettono il controllo visivo e a raggi X per identificare errori non visibili a occhio nudo, come saldature fredde o ponti di stagno sotto ai componenti BGA (Ball Grid Array).
- Robotica collaborativa (cobot): sempre più presente nelle linee di assemblaggio, consente operazioni flessibili e sicure anche in ambienti di lavoro condivisi con operatori umani.
- Software CAD/CAM integrati: permettono di trasferire direttamente le informazioni di progettazione alle macchine, riducendo tempi di configurazione e possibilità di errori.
Gli aspetti più ostici da gestire nell’automazione dell’assemblaggio delle schede elettroniche
Nonostante i numerosi benefici, l’automazione presenta numerose sfide:
- Investimento iniziale elevato: le attrezzature automatizzate richiedono un investimento significativo, giustificabile solo con volumi di produzione medio-alti o con esigenze di altissima qualità.
- Flessibilità: mentre la produzione manuale può adattarsi rapidamente a cambiamenti di progetto, una linea automatizzata ha bisogno di riconfigurazioni e test che richiedono tempo.
- Formazione del personale: il personale tecnico deve essere adeguatamente formato per gestire, programmare e mantenere le macchine automatiche, con un conseguente investimento anche in competenze.
Il futuro delle schede elettroniche: verso l’Industria 4.0
L’industria elettronica si sta muovendo rapidamente verso il paradigma dell’Industria 4.0, che prevede la totale interconnessione delle macchine, l’uso di intelligenza artificiale e l’elaborazione in tempo reale dei dati per ottimizzare i processi.
Nelle aziende che producono schede elettroniche più avanzate si assiste all’integrazione di:
- Gemelli digitali (digital twins): che simulano virtualmente la produzione per anticipare problemi e ottimizzare il flusso.
- Analisi predittiva: che permette di prevedere guasti alle macchine o difetti nei prodotti grazie all’intelligenza artificiale.
- Produzione flessibile su richiesta: grazie alla robotica avanzata e ai sistemi intelligenti, è possibile produrre lotti personalizzati in tempi ridotti, rispondendo alle esigenze della microproduzione e della prototipazione rapida.
L’automazione nell’assemblaggio delle schede elettroniche rappresenta una leva strategica per migliorare competitività, efficienza e qualità.
Sebbene richieda investimenti significativi e una trasformazione culturale nelle aziende, essa costituisce la base per affrontare le sfide di un mercato sempre più veloce, esigente e orientato alla customizzazione.
L’integrazione di tecnologie avanzate porterà nei prossimi anni a una produzione elettronica sempre più intelligente, adattabile e sostenibile.
